Скоростна кутия с цилиндричен паралелен вал

Какво представлява спираловидната скоростна кутия с паралелен вал?

Спираловидният паралелен-валов редуктор е обичайна част от промишлено оборудване за предаване на енергия. Той разполага с паралелни входящи и изходящи валове и използва вътрешни винтови зъбни колела за предаване на мощност. Основната му функция е да преобразува високата-скорост на въртене на двигателя в по-ниска{4}}скорост на въртене, като същевременно увеличава изходния въртящ момент.

Просто казано, моторът се върти бързо, но генерира относително малка сила; преминаването през редуктора намалява скоростта на въртене, като същевременно увеличава силата. Това е основната функция на редуктора на скоростта на успореден-вал със спирални зъбни колела.

Тези редуктори са повсеместни в индустриалното производство, като играят съществена роля във всичко - от транспортни ленти и миксери до опаковъчно оборудване и минни машини.

Видове цилиндрични редуктори с паралелен вал

Тип FA

Кух вал, монтиран-на крака; монтира се директно върху главния вал на оборудването, елиминирайки необходимостта от съединител.

Тип F

Плътен вал, монтиран-на крака; подови-монтирани; подходящ за тежко-стационарно оборудване.

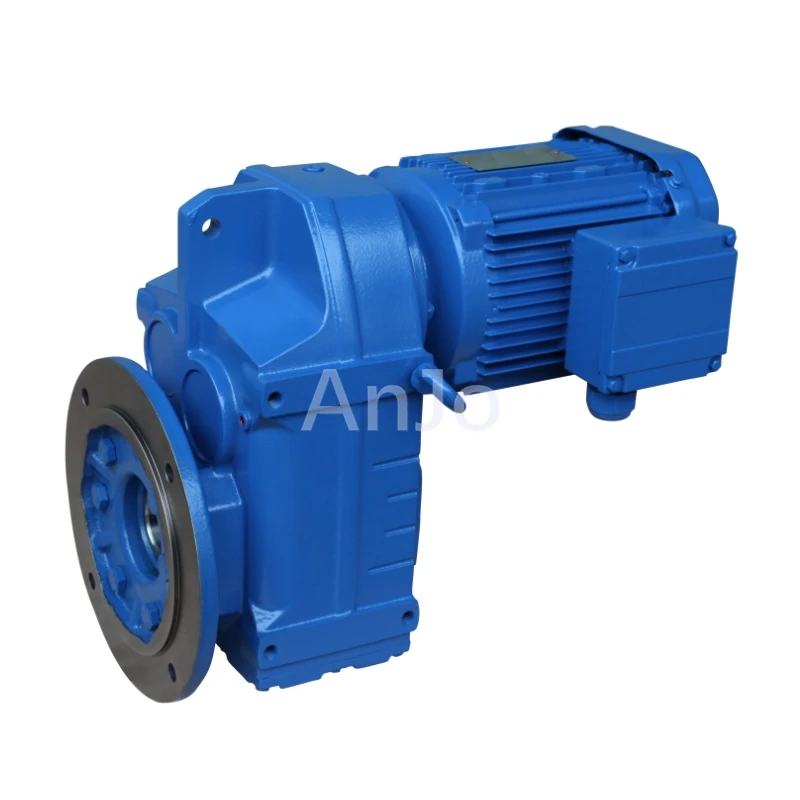

Тип FAF

Кух вал, монтиран-на фланец; компактен дизайн; подходящ за тесни, вградени монтажни пространства.

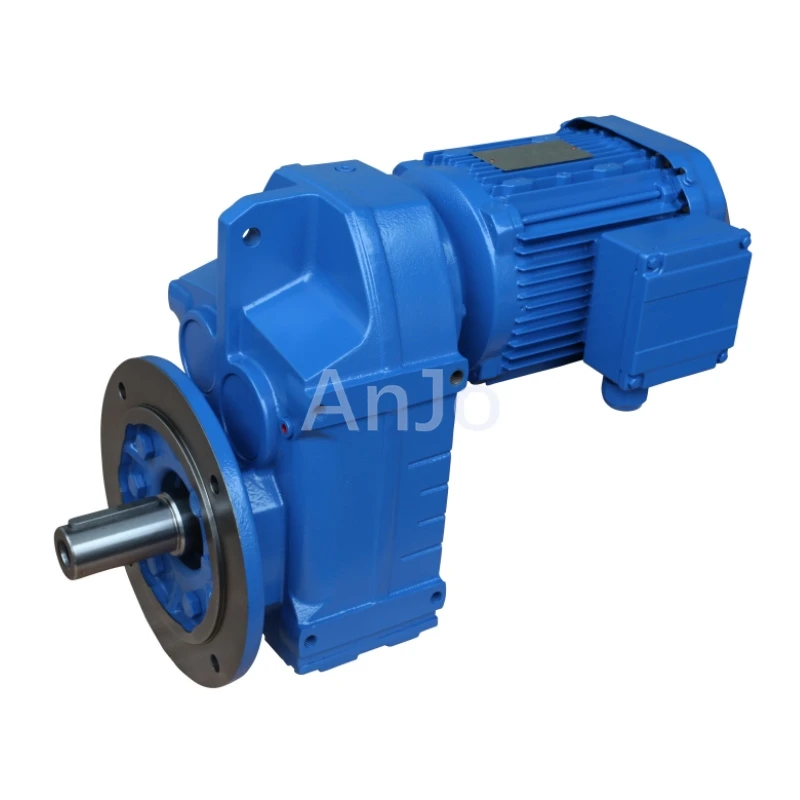

Тип FF

Плътен вал, монтиран-на фланец; монтира се към рамката през челната повърхност; лесен за инсталиране и премахване.

1. Широка гама от съвместими двигатели
Разполага със стандартен IEC фланцов интерфейс за директно свързване към различни двигатели-включително стандартни три-фазни,-честотни, спирачни-и взривобезопасни модели-осигуряващи съвместимост с различни електронни системи за управление.

2. Обширни опции за предавателно отношение
Предлага стандартни едно-степенни предавателни числа, вариращи от 3,77 до 289, с много-степенни комбинации, налични за по-високи редукционни съотношения. Изходните скорости могат да се регулират гъвкаво, за да отговарят на голямо разнообразие от оборудване за линейно задвижване, вариращо от леко-натоварване до тежко-натоварващи приложения.

Принцип на работа на редукторите със спирални зъбни колела с паралелен-вал
Тези модули използват много-степенна система за предаване на винтови зъбни колела.
Високо{0}}мощността от двигателя навлиза в корпуса на скоростната кутия, където спираловидни зъбни колела се зацепват последователно, за да намалят скоростта. Този процес намалява скоростта на въртене, като същевременно умножава изходящия въртящ момент, осигурявайки гладка работа на оборудването.
Благодарение на по-голямата контактна площ на зацепващите спирални зъби, трансмисията е значително по-плавна и изпитва по-малко износване в сравнение с редукторите с цилиндрични зъбни колела.

Ключови критерии за избор на скоростни кутии с паралелна-ос
1. Тип предаване: Изберете този модел за право-паралелно предаване; изберете конусни зъбни колела от серия K- или червячни редуктори от серия S-за пренасочване под прав-ъгъл.
2. Приоритет на избор: Дайте приоритет на изчисленията на въртящия момент на натоварването пред мощността на двигателя; за тежки-приложения позволете 1,5x запас на безопасност при въртящ момент.
3. Конфигурация на вала: Изберете твърди валове за външни съединителни връзки; изберете кухи валове за директен монтаж върху главния вал, за да намалите монтажния хардуер.
4. Работна среда: За външна среда или среда с високо-прах, надстройте до модели с подобрено уплътнение и защита.
5. Съображения за безопасност: За вертикално повдигащо оборудване, комбинирайте с -изключен спирачен двигател, за да предотвратите приплъзване на товара.
